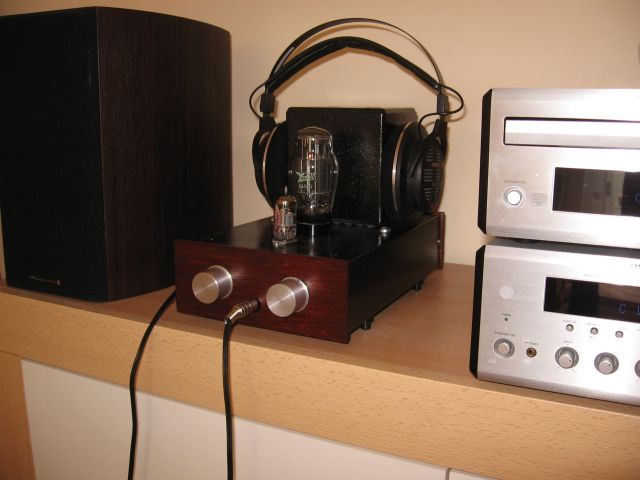

Pierwotny projekt Aren van Waarde na lampie AS7G z moją zmianą polegającą na dodaniu kondensatora wejściowego 220nF. Włączyłem go pomiędzy potencjometr a rezystor we. domykając rezystorem 1M do masy. W celu uproszczenia ukladu zasilania zastosowałem przełącznik obrotowy, 3 położenia. W położeniu 2 zasilany jest ukł.żarzenia i zwierany obwód anodowy od str. lampy. W położeniu 3 jest podane żarzenie i Ua do lamp. W tej sytuacji nie jest potrzebny żaden układ opóźniający, poprostu przekręcamy raz i czekamy aż lampki się nagrzeją i przekręcamy drugi raz i mamy Ua na lampach. Wyłączamy odwrotnie. Chciałbym obalić mit konieczności żarzenia napięciem stałym. U mnie jest wszystko na żywca podpięte do trafo i nie brumi. Całkowita cisza.
Trochę pomiarów. Nie robiłem wg. norm tylko ot tak sobie.
Pomiar PS ; pot=0 bez sygnalu
wynik -54dB na 560 Ohm
Pomiar mocy
Uwel=1Vrms Uwy=7,1V P=126mW/560 Ohm dalej zaczyna się psuć sinusoida
Uwep=1Vrms Uwy=8,6V P=130mW/560 Ohm

HARMONICZNE
-pomiar dla 10mW Uwe=1Vrms Uwy=2,37V
dwa kanały
1kHz +11,0dB +11,0dB
2KhZ -28,5dB -23,0dB
3kHz -31,5dB -32,5dB
4kHz -44,5dB -43,5dB
5kHz -47,0dB -47,0dB
Widać bardzo ładne uwypuklenie parzystych harmonicznych
Pasmo
-obserwacja na oscyloskopie zmniejszenie obrazu napięcia z 6 na 4 kratki 1V/dz wynik 10Hz-140kHz
Odsłuch:
Układ należy obciążać słuchawkami o impedancji najlepiej 600R ew. 150R
Poczciwe słuchawki TONSIL SD426 /600R/ pozwolą na usłyszenie w utworze rzeczy normalnie nie słyszalnych. Wyłączenie kolumn głośnikowych i założenie na głowę słuchawek podłączonych do lampowego wzmacniacza pozwala na delektowanie się muzyką. Przesuwane palce po gryfie gitary i oddech wokalisty urealnią nam odsłuch.
